环保气体柜典型设计方案

    采用单气室、单母线及分段的方案，单气室内同时装有主母线、三工位隔离开关、真空断路器。进线柜的一次系统图如图1所示。

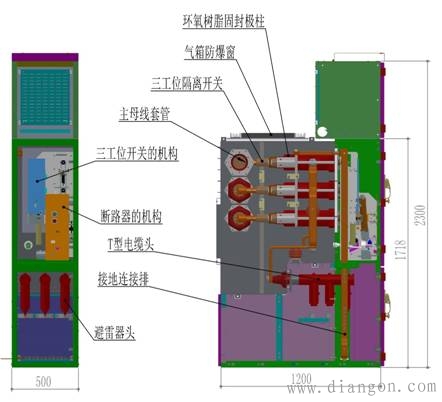

下图为环保气体开关柜总体结构

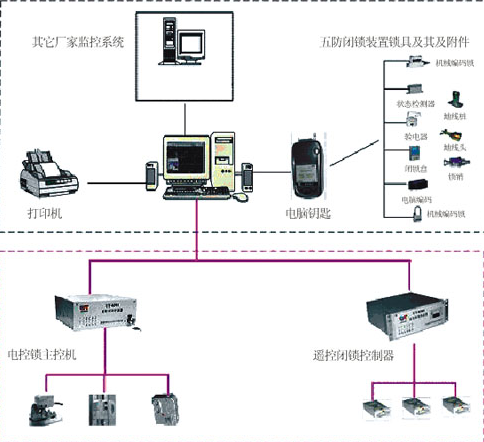

下图为防误操作和连锁结构。

(1)断路器合闸后，三工位开关不能够操作，三工位开关才能够操作；

(2)插入操作手柄后三工位机构不能够电动操作，断路器不能够合闸操作；

(3)三工位隔离开关没到位，断路器不能够合闸操作；

(4)三工位隔离开关在隔离合、隔离分位置时断路器均可以分合闸操作;在接地位置时断路器可以合闸操作，但只有在合上电缆室门后断路器才能够进行分闸操作；

(5)三工位隔离开关如不在上述三个位置时，断路器不能够进行合闸操作；

(6)手动操作三工位隔离开关，到工位时不能够继续转动，电动操作则不须要手动解锁；

(7)三工位开关在接地位置同时断路器在合闸位置才可以打开电缆室门;只有合上电缆室门后才能进行分断路器操作和分接地开关操作。
